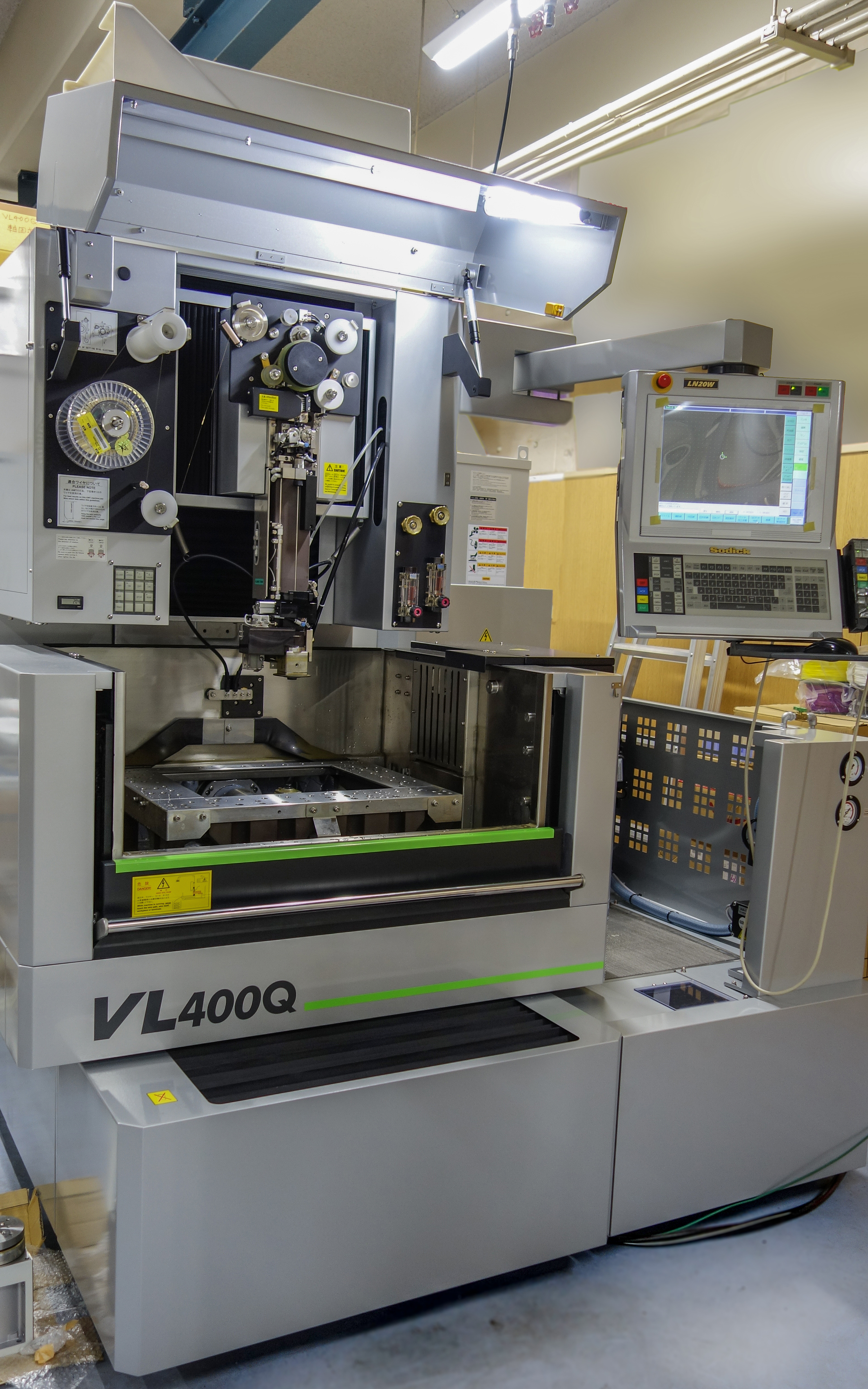

Sodick ワイヤ放電加工機（VL400Q）

　

概要

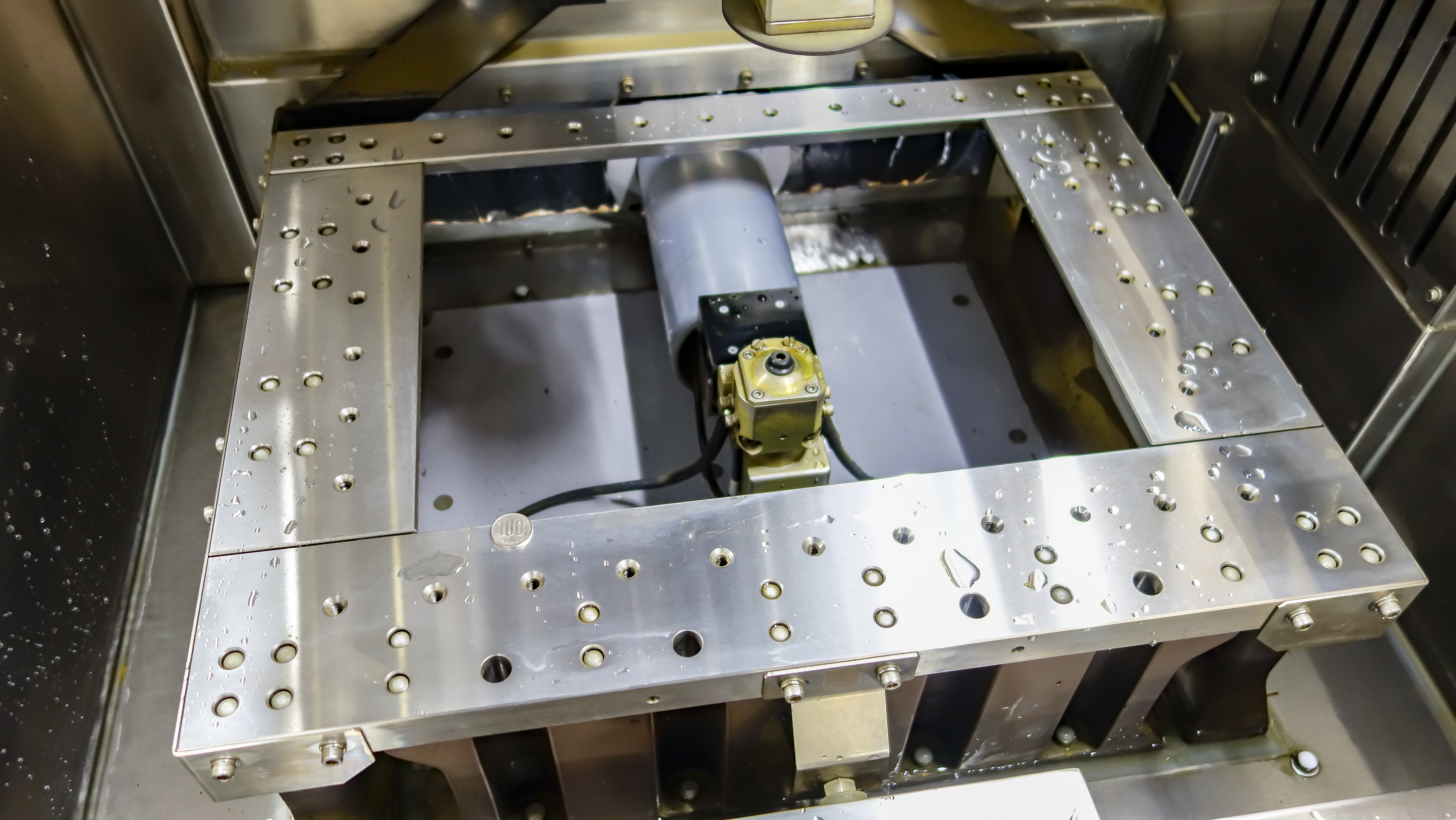

高速・高精度なリニアモータをXYUV軸に搭載した放電加工機です。水を吹き付ける噴流加工と水に浸ける浸漬加工の両方が可能です。

仕様

ストローク：X軸400mm　Y軸300mm　Z軸220mm　U軸×V軸80×80mm
最大加工寸法：（噴流加工時）X830mm　Y610mm　Z215mm　（浸漬加工時）X830mm　Y610mm　Z200mm
最大テーパ角度：±15° （板厚：120mm）
最大加工物質量：（噴流加工時）500kg　（浸漬加工時）350kg
ワイヤ電極径：Φ0.1〜0.3mm
