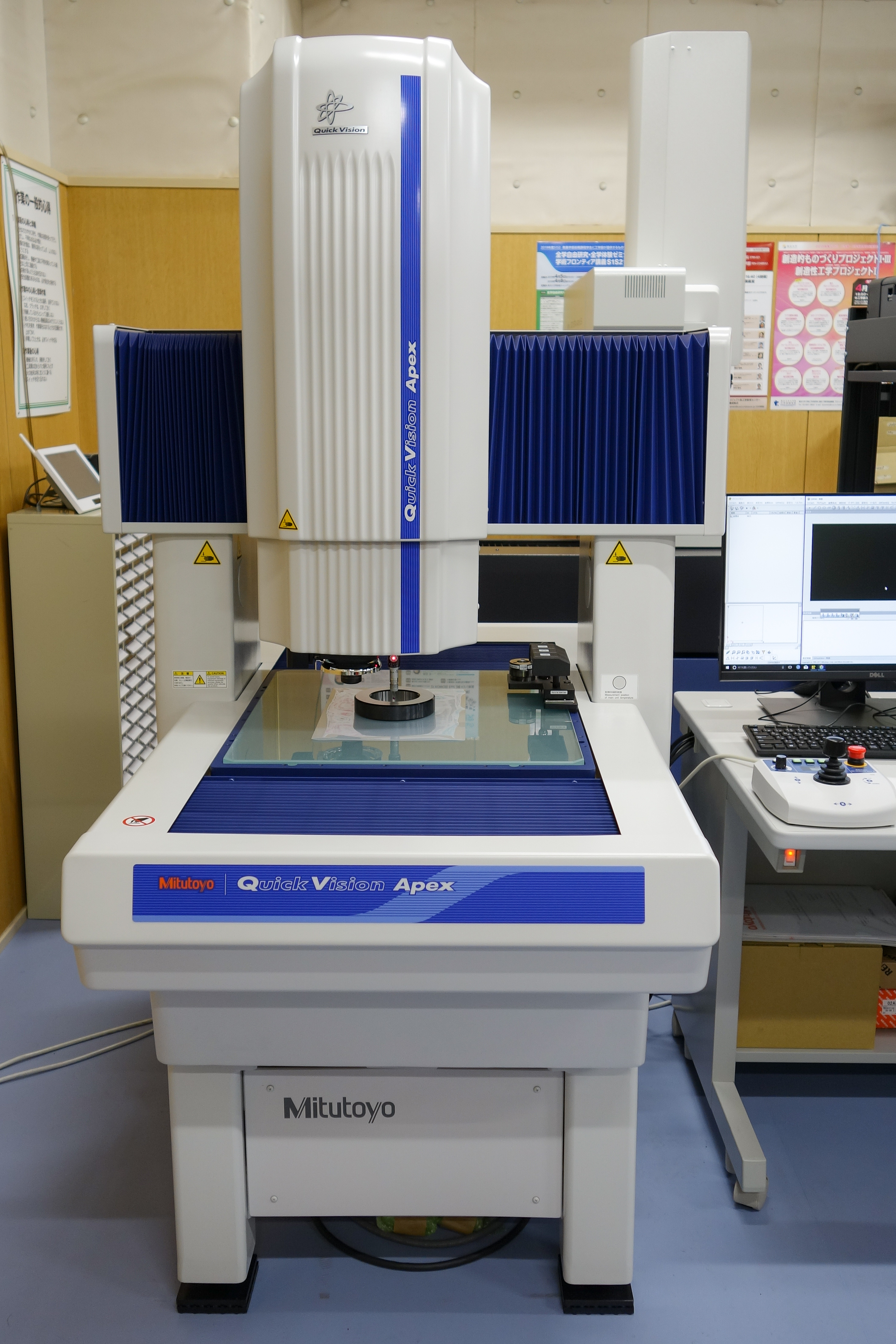

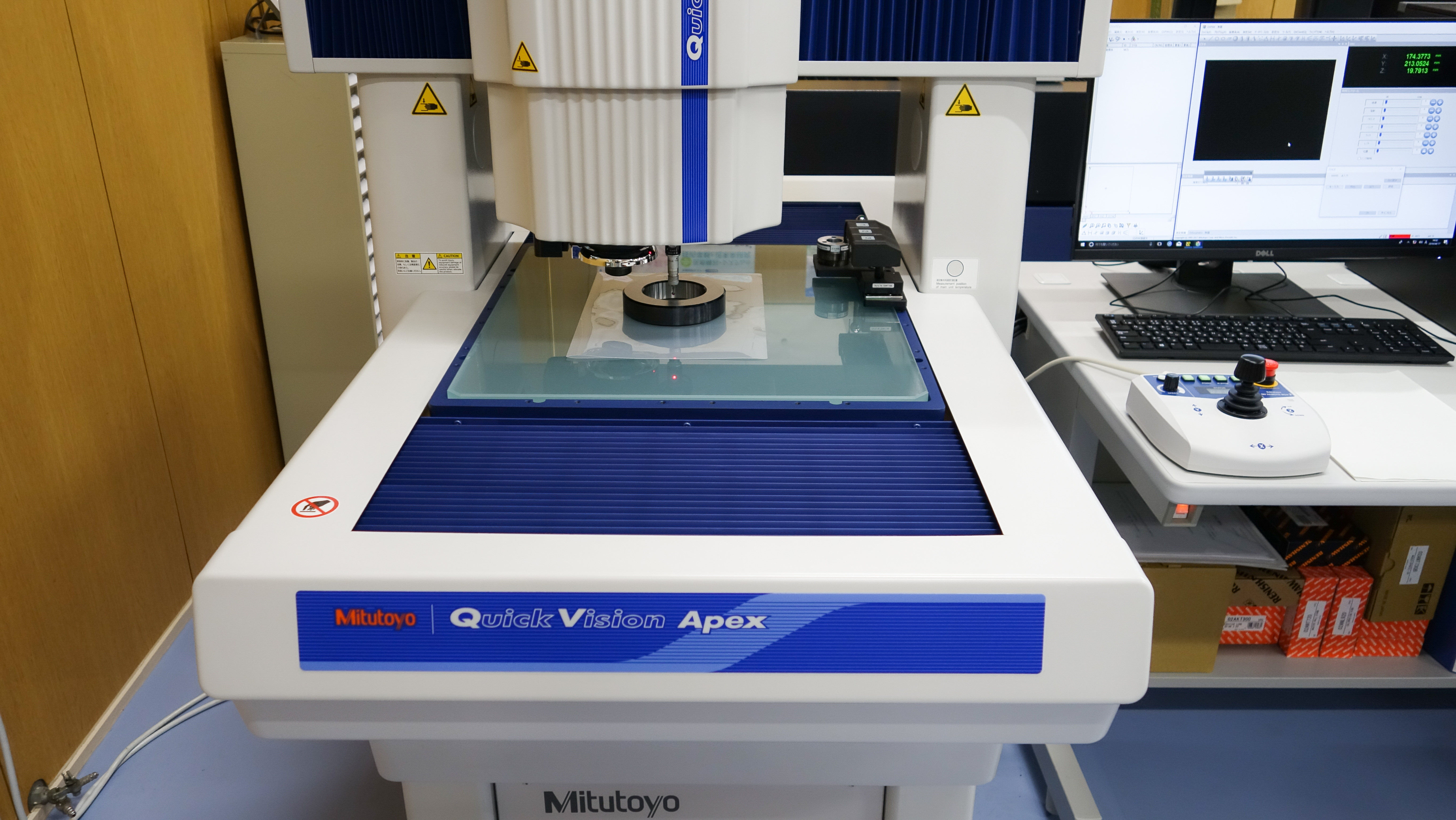

ミツトヨ 画像測定機(QVTP Apex 404 PRO)
概要
光学撮像と画像処理を通して高精度なエッジ検出や寸法測定を行います。当機は1台で非接触測定と接触測定が可能です。また、立体的なワーク測定に対応できます。
仕様
測定範囲:(画像)X400mm Y400mm Z250mm、(画像タッチプローブ共通)X334mm Y400mm Z250mm
最小表示量/測長ユニット:0.1um/リニアエンコーダ
撮像素子:B&W CCD
測定精度(画像):E1 XY軸 (1.5+3L/1000)um※、E1 Z軸 (1.5+4L/1000)um※、E2 XY平面 (2.0+L/1000)um※
測定精度(タッチプローブ):E1 XYZ軸 (1.8+3L/1000)um※
※Lは任意の2点間の寸法
